h型鋼的尺寸怎么表示？
2017-08-28 點擊量：
h型鋼是一種較為經濟實用的型材，目前其在鋼結構、建筑、路橋建設等中都有其廣泛使用。但h型鋼的尺寸表示方法一直是初學者比較不明白的地方，那么華夏天信下面就介紹下h型鋼的尺寸怎么表示：
h型鋼分焊接h型鋼和熱軋h型鋼兩類，其二者在表示方式上略有差別。

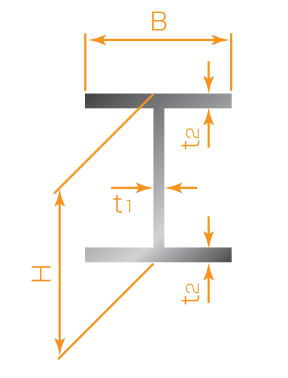

但總體上來說，h型鋼的尺寸表示方法是“型號 高度×翼緣寬度×腹板厚度×翼緣厚度”，例如H100×100×6×8。圖示見下圖：
其中H——高度，B——翼緣寬度，t1——腹板厚度，t2——翼緣厚度
而對于熱軋h型鋼，還分為寬翼緣H型鋼（HW）、中翼緣H型鋼(HM)和窄翼緣H型鋼（HN）三種型號，焊接型h鋼就不用。
熱軋h型鋼與焊接h型鋼另一個不同點是，它還有圓角半徑r，如下圖：
